Reactoare si Bobine

Bobine Petersen cu reglaj in trepte
(cu comutator in lipsa tensiunii)

reactoare cu o singură fază, cu sau fără miez magnetic, conectate între un punct neutru și la sol în rețeaua de distribuție de MT.
Ele sunt concepute pentru a fi de rezonanță cu capacitate de rețea, de limitare a curentului homopolar.
În acest tip valoarea reactanței și curentul de compensare sunt principalul factor de proiectare.
Ele pot fi proiectate, de asemenea, pentru un interval min / max defect, selectat printr-un comutator.

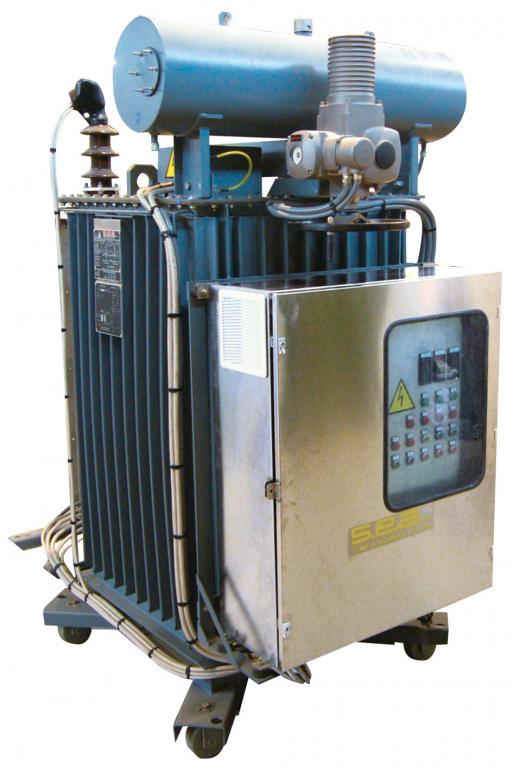

Bobine Petersen cu reglaj continu
(reglatate cu dispozitive motorizate)

Reactor legat între nul unui sistem de putere și de la sol pentru a compensa (rezonant) curentul capacitiv homopolar.
Acestea sunt concepute pentru a fi reglate cu capacitate de rețea, de limitare a curentului homopolar. În această schimbare caz de reactanță se reglează continuu în prescris min / intervalul maxim de motordrive.
Reglarea curentului de compensare se poate face manual sau automat, prin intermediul echipamentului de control dedicat instalat în camera de comandă a stației.

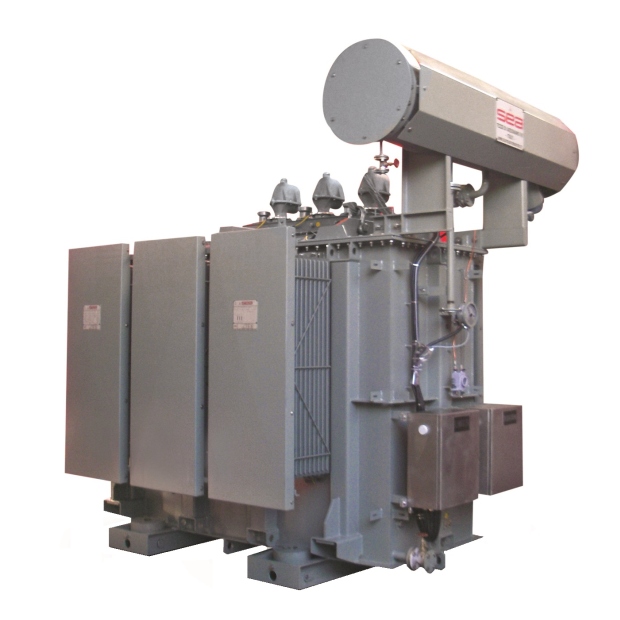

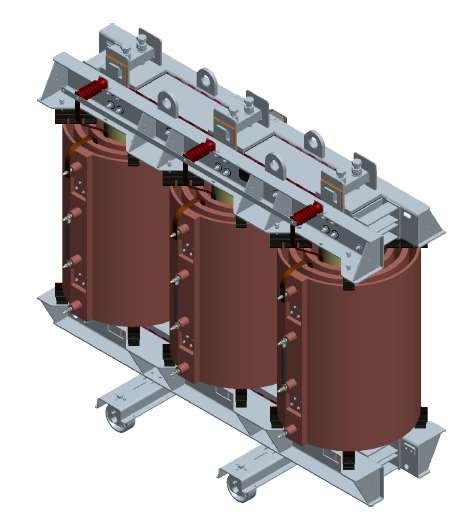

Reactoare șunt

Tipul fixe

Reactor instalate în rețele cu trei faze pentru a crește factorul de putere în timpul off-sarcină sau condiții de încărcare redusă, reducerea pierderilor în liniile de transmisie (capacitiv).
De obicei este instalat în fermele eoliene în cazul în care se extinde variația factorului de sarcină.
Acesta are un rating fix, conectarea la linia de alimentare tot timpul (poate fi pornit / oprit în funcție de sarcină).

Tipul variabil (VSR)

Ele sunt folosite pentru stabilizarea tensiunii în timpul variațiilor de sarcină în sistemul de rețea. Putere nominală nu este fixă, dar poate fi modificat în trepte, asigurând o stabilitate mai de tensiune și de compensare a puterii reactive atunci când valoarea de încărcare se modifică.

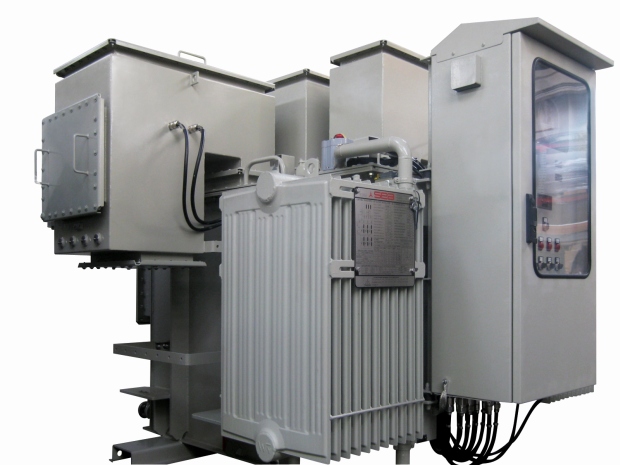

Transformatoare de legare la pamant (Formatoare de nul)

Unitatea trifazat furnizată în sistemul de putere pentru a oferi o conexiune neutră în scopuri de legare la pământ, în mod direct sau printr-o impedanță.
Poate fi echipat cu un LV auxiliar de lichidare pentru alimentarea sarcinilor auxiliare la stațiile electrice.

Reactoare serie

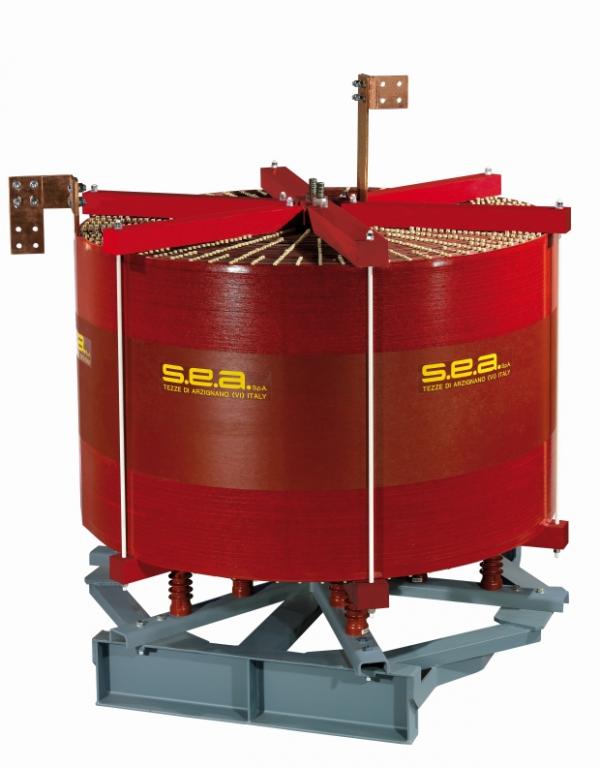

Reactoare de limitare a curentului

Ele sunt serie de reactoare, care reduc scurt curenții de circuit în sistemul de putere.
Avantajul folosirii lor este acela că întrerupătoarele de circuit în sistemele de rețea cu o capacitate de rupere de circuit mai mici sunt mai puțin costisitoare.
O altă utilizare este reducerea vârfuri de curent în motoarele.

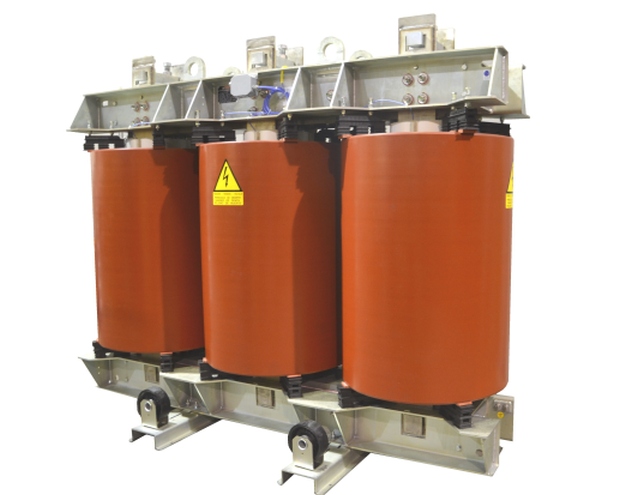

tip uscat sunt folosite ca alternativă la tipul umplut de ulei și atunci când există suficient spațiu pentru a menține limitele din jur de câmp magnetic sub limitele maxime admise de legile și reglementările.
O altă restricție în selectarea uleiului sau reactoare de tip uscat sunt condițiile poluate, critice la cele mai înalte niveluri .
faze bobine pot fi aranjate ca unități cu trei faze sau o singură fază.

Reactoare de legare la pământ a nulului

Acestea sunt unități cu o singură fază utilizate la sol terminale neutre în rețelele de medie tensiune, direct sau prin impedanță.
Acestea pot fi realizate atât de tip uscat și umplute cu lichid.
