Accesorii standard
- 4 roti bidirectionale
- 2 terminale pentru impamantare
- 1 placuta de identificare
- 2 sau 4 urechi de ridicare (in functie de puterea nominala)
- 4 conexiuni pentru transport
- Terminale ambrosabile pe partea de MT
- Borne filetate prevăzute cu bolt pentru conectare terminale MV
Accesorii la cerere

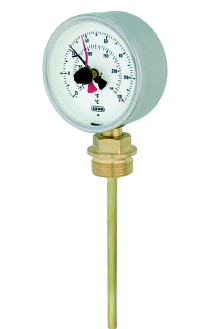

Termometru cu 2 contacte pentru monitorizarea temperaturii coloanei centrale
Descriere: Temperatura din interiorul transformatorului se obtine printr-un senzor si este prezentata de către un indicator de pe cadran. Poate fi prevăzut cu două contacte, min si max (NO sau NC).

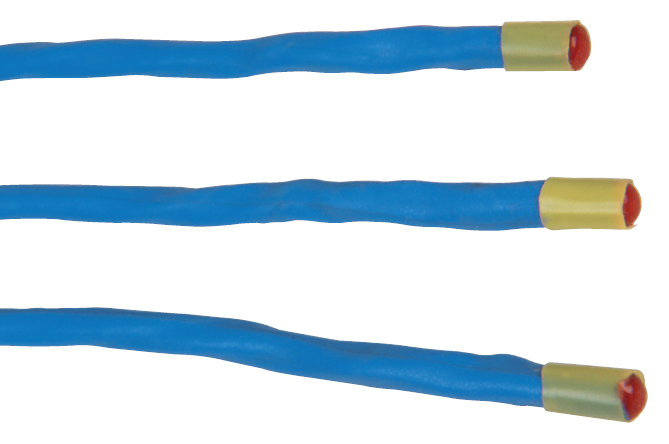

Termorezistenta PT 100 pentru infasurarea de JT si/sau miezul magnetic
Descriere: Dacă este conectat la dispozitivul electronic adecvat ele permit inregistrarea și transmiterea la distanță a datelor privind infasurarile si miezul.

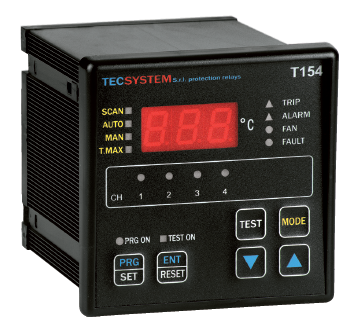

PT 100 unitate electronica
Descriere: Furnizata separat pentru asamblarea pe panoul de control al camerei de către client. Aceasta inregistreaza semnalele provenind de la PT100 (max 4) și indică temperatura măsurată. Acesta include 2 relee cu prag reglabil pentru semnalele de alarmă și de eliberare, precum și un contact auxiliar pentru a controla in posibil set de ventilatoare pentru ventilația forțată a aerului.

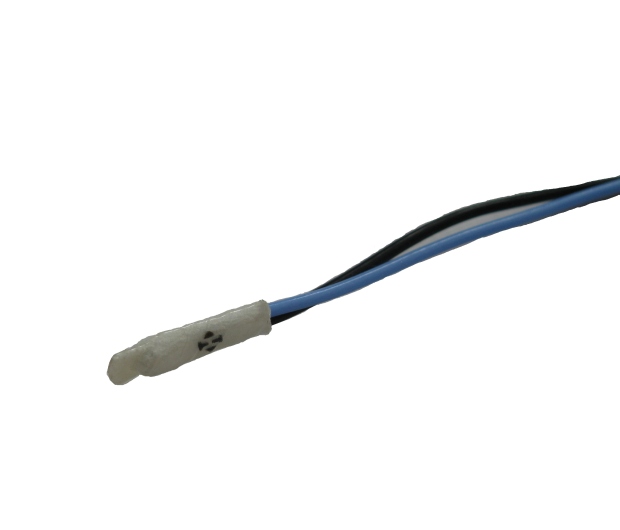

PTC sonde termice pe infasurarile de JT si/sau miez
Descriere: Poate fi solicitată pe înfășurările JT și/sau pe miezul magnetic. Dacă este conectat la un releu electronic adecvat, ele permit un sistem pentru a semnala un prag prefixat. PTC nu permit măsurarea temperaturii nici ca indicație, acestea dau doar un control de prag. Prin urmare, este necesar să existe un set de PTC și un releu pentru fiecare prag cerut.

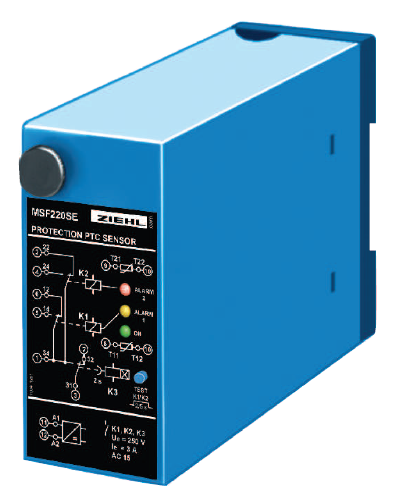

Releu PTC
Descriere: Este asamblat direct pe transformator sau este furnizat separat, la cerere.
Bucse Elastimold (parti fixe sau mobile)
Descriere: Conexiunile de linie de pe bobinele de medie tensiune sunt proiectate pentru a fi conectate la cabluri de medie tensiune, cu Elastimold conectați terminal. Conexiunea ștecher permite o conectare foarte rapida și acest lucru este un mare avantaj în cazul în care trebuie să fie manipulate în mod frecvent. Cu toate acestea, trebuie remarcat faptul că utilizarea racordului tip fisa pe transformatoare in rășina nu modifică în nici un fel constrângeri de proiectare modul pentru protecția împotriva contactelor de a trăi părți deoarece întregul bobina MV este considerată ca parte vie. piese mobile Elastimold la partea de MT pot fi furnizate pentru a face terminalele deconectabile cablu de medie tensiune. părți mobile trebuie selectate pe baza caracteristicilor cablului folosit pentru instalare. Prin urmare, vă recomandăm sa atasati la cererea dumneavoastră o fișă tehnică a cablului.
Tampoane anti vibrații
Descriere: Versiunea standard este compus din suporți speciali din cauciuc livrati separat pentru a fi poziționati de către client sub roțile transformatorului. Acestia permit o reducere mare a vibrațiilor transmise structurii și, prin urmare a zgomotului și a posibilelor rezonanțe structurale. Suportii anti vibrații pot fi proiectati și furnizati pentru aplicații speciale, în conformitate cu specificația clientului.
Protejarea prin acoperire impotriva atingerii bornelor
Descriere: Se realizează printr-un capac din plexiglas ancorat la bobina pentru a proteja zona legăturilor. Este necesar în cazul în care transformatorul este instalat într-un mediu deosebit de ostil sau poluat (nivel ridicat de umiditate, praf, particule mici solide, etc.) aceasta nu reduce restricțiile de proiectare pentru protecția împotriva contactelor de a trăi părți deoarece întregul bobina VM este consideră ca făcând parte direct.

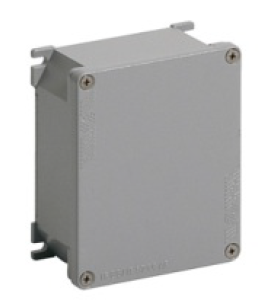

Cutie pentru servicii auxiliare, pentru protectie
Descriere: Acesta ofera posibilitatea centralizarii serviciilor auxiliare și protejează panourile terminale.

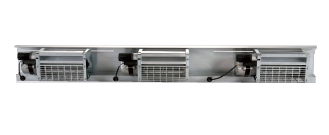

Set de ventilatoare electrice pentru racirea fortata cu aer (AF)
Description: La stabilirea unui includ între 2 și 6 ventilatoare, în funcție de tipul transformator și puterea, fixat la baza transformatorului. Acestea permit creșterea puterii nominale a transformatorului aproximativ 25 ÷ 40%, în funcție de nevoile clientului. Pentru o buna executare, setul de fani ar trebui să fie asamblate împreună cu un control și un panou de comandă (a se vedea dispozitiv electronic de monitorizare PT100), pentru a fi comandate separat.
Se pot oferi solutii flexibile pentru răcire forțată de la standardul de (AF) până la AFWF (sisteme de răcire cu apa).
Ecran electrostatic intre primar si secundar
Descriere: Acesta reduce mult capacitatea de cuplare între infasurarile MT și JT. Acest lucru reduce drastic transferul supratensiunilor de la MT la JT, care, în anumite cazuri, poate duce la deteriorarea sarcinilor sensibile.
Borne tip bila
Descriere: Acesta este un dispozitiv folosit pentru conectarea la pamant a transformatorului, în scopul de a efectua întreținerea într-un mod de siguranță.
Dispozitive de protecție la supratensiune
Descriere: Scopul este protecția transformatorului impotriva supratensiunilor de impuls sau atmosferice.

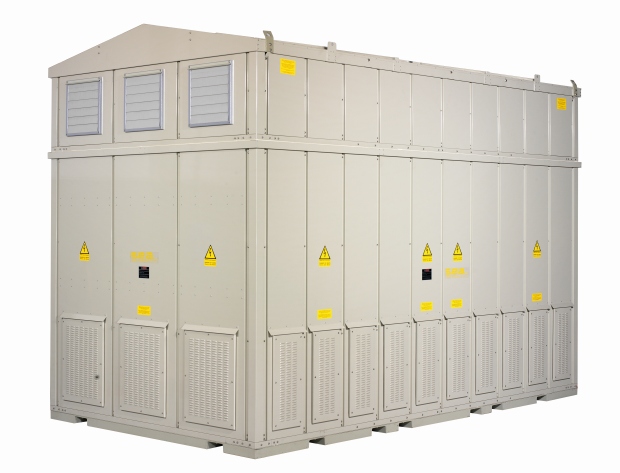

Cutii și carcase de protecție
Descriere: Exista o gamă largă de carcase de protecție pentru fiecare instalație în funcție de clasa de protecție (până la IP 66) sau standardul NEMA, cu răcire naturală sau forțată. Ieșirile cablurilor pot fi realizate ca de obicei, pe jos sau pe sus; în cazuri speciale ieșirile pot fi proiectate în mod corespunzător. Se poate realiza, de asemenea, un tratament special al suprafetelor prin zincare la cald, dacă este necesar.
