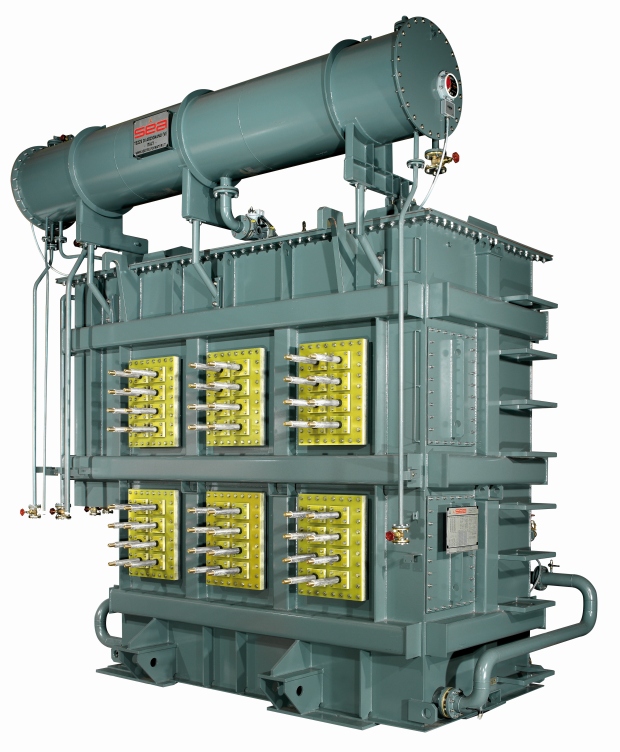

Transformatoarele pentru cuptoare pot fi împărțite în următoarele categorii, în funcție de tipul de curent:
-
Cuptoare de curent continu
-
Cuptoare de curent alternativ
Intervalul de variație a ciclurilor de încărcare ale cuptorului sunt destul de largi, în funcție de mărimea și cerințele metalurgice generale (de exemplu, în procesele de topire sau rafinare).
In functie de tipul de topire au fluctuații mari de curent, din cauza instabilității arcului și de mișcare de încărcare, în comparație cu cele de rafinare.
Caracteristica principală a transformatoarelor cuptorului este faptul că acestea au partea primară, cu tensiuni înalte și curenți mici și partea secundară, cu tensiuni reduse și curenți de înaltă tensiune.
Cuptoare de curent continu
In procesul de topire este utilizat curent continuu; transformatorul este instalat împreună cu un redresor care alimentează cuptorul.
Cuptoarele cu curent continu au o rezistență mai mare și introduc în sistem mai puține perturbări.
În aceste cuptoare există o necesitate specifică de a stabiliza arc în timpul fazei de topire.
Un alt avantaj al cuptoarelor DC este că există un consum mai mic de electrozi pe tona de oțel produs; motivul se datorează faptului că utilizarea unui electrod provoacă mai puțin armonici electrice.
Transformatoarele de cuptor DC sunt utilizate la topirea deșeurilor de metal (de exemplu, otelarii) .

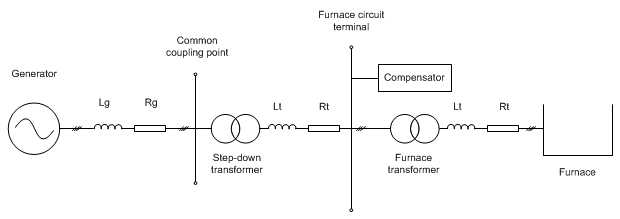

Cuptoare de curent alternativ
Cuptoarele de curent alternativ pot fi impartite in:
-
EAF (Cuptoare cu arc electric)
-
Cuptoare de reducere
-
Cuptoare speciale
Transformatoarele pentru EAF sunt potrivite pentru cuptoarele de otel, cuptoare pentru oala de turnare (LF) si cuptoare de feroaliaje.
Ele lucrează în condiții critice și grave, cauzate de supracurent și supratensiune generate de scurtcircuite în cuptoare.
Transformatoarele pentru cuptoarele cu arc electric sunt folosite pentru topirea deșeurilor metalice. De obicei, atunci când există un EAF există, de asemenea, un LF, care este utilizat pentru a rafina metalul topit in cuptorul cu arc
Aceste transformatoare sunt trifazate.
În fața EAF, de obicei, este instalat un redresor pentru sarcini continue și întrerupte.
Transformatoarele de cuptor de reducere sunt utilizate în industria metalurgică, în principal, în fero- aplicatii din aliaj (ferosiliciu, fero-mangan, siliciu metalic, fero-nichel și fero-crom) și metale de producție cum ar fi cupru, staniu, zinc, etc.
Transformatoarele pentru cuptoare de reducere, de obicei, sunt monofazate.
Transformatoarele pentru aplicatii speciale ale cuptorului sunt folosite pentru reducerea materialului de electrod și rafinarea deșeurilor electrice, de exemplu.
Transformatoare pentru curenți secundari mari și si plaja larga de tensiuni secundare
(pentru oțel până la 90 kA și pentru feroaliaje de până la 160 kA)
Opțiuni de reglare a tensiunii
soluții diferite pentru fiecare tip de transformator, cu scopul de a obține cea mai adecvată configurație.
-
Reglarea directă (reglarea tensiunii de flux variabil) cu ploturi pe înfășurările de înaltă tensiune
-
Reglare de către un transformator auxiliar (reglare auxiliara), un circuit special proiectat cu două miezuri în aceeași carcasa
-
Reglare prin autotransformator (ATR)
Comutator de priză din partea principală
Această configurație este cea mai avantajoasa: permite să folosească doar un singur miez magnetic de bază care înseamnă reducerea greutății și a pierderilor.
De obicei, ploturile sunt plasate pe capătul neutru al înfășurării primare.
Dezavantajul este legat de pasul de reglare al tensiunii care nu este constant pe intervalul de reglare a tensiunii
Transformatoarele pot fi echipate suplimentar cu un comutator stea-triunghi (prin acest mod se obține o gamă largă de tensiune secundară).

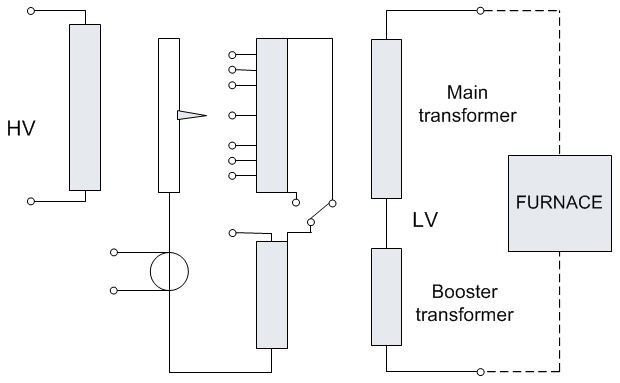

Transformator auxiliar
O astfel de soluție este utilizat cu aplicatii medii si mari ale cuptorului.
Transformatorul auxiliar crește producția de tensiune secundară fixă a transformatorului principal.
Comutatorul cu ploturi este instalat pe înfășurarea terțiară.
Valorile de tensiune și curent ale terțiare sunt selectate de către producătorul transformatorului: o astfel de cale ofera o optimizare a transvazare stare de funcționare
Producătorul cu o astfel de configurație are avantajul că se poate selecta schimbătorul de cele mai multe idoneus de la robinet..
Cu această soluție, mai multe tensiuni pot fi obținute; o opțiune ar fi să se folosească un reactor cu o singură serie OLTC.

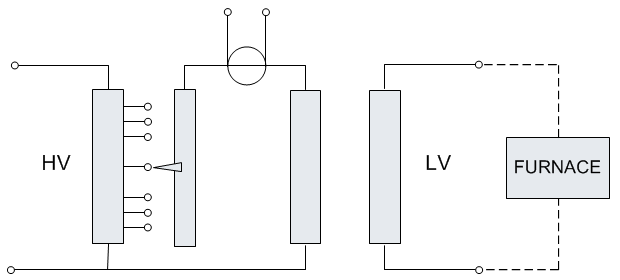

Autotransformatoare
Prin această configurație este ușor pentru a obține un sistem cu o valoare mică și etape egale. Este folosit pentru aplicații ale cuptorului mai mari.
autotransformatorului reduce tensiunea până la nivelul de înfășurare primară a transformatorului cuptorului.
Miezurile sunt două, adăpostite în aceleași sau separate pentru rezervoare.
Maxim flexibilitate pentru producătorul transformatorului, deoarece el ar putea alege schimbătorul cel mai potrivit la robinet.
